NIC-500P para pulseEKKO
Sistemas GPR de matriz multicanal e multifrequência
NIC-500P para pulseEKKO®
O NIC-500P conecta pares de transmissor e receptor pulseEKKO para construir qualquer sistema de configuração.
- Cada NIC-500P irá operar 2 pares de transmissores e receptores pulseEKKO® simultaneamente.
- O NIC suporta qualquer combinação de frequências de antena pulseEKKO® (12.5, 25, 50, 100, 200, 250, 500, 1000 MHz).
- NICs múltiplos podem ser encadeados para conectar qualquer número de unidades pulseEKKO
Exemplos de configurações do NIC-500P

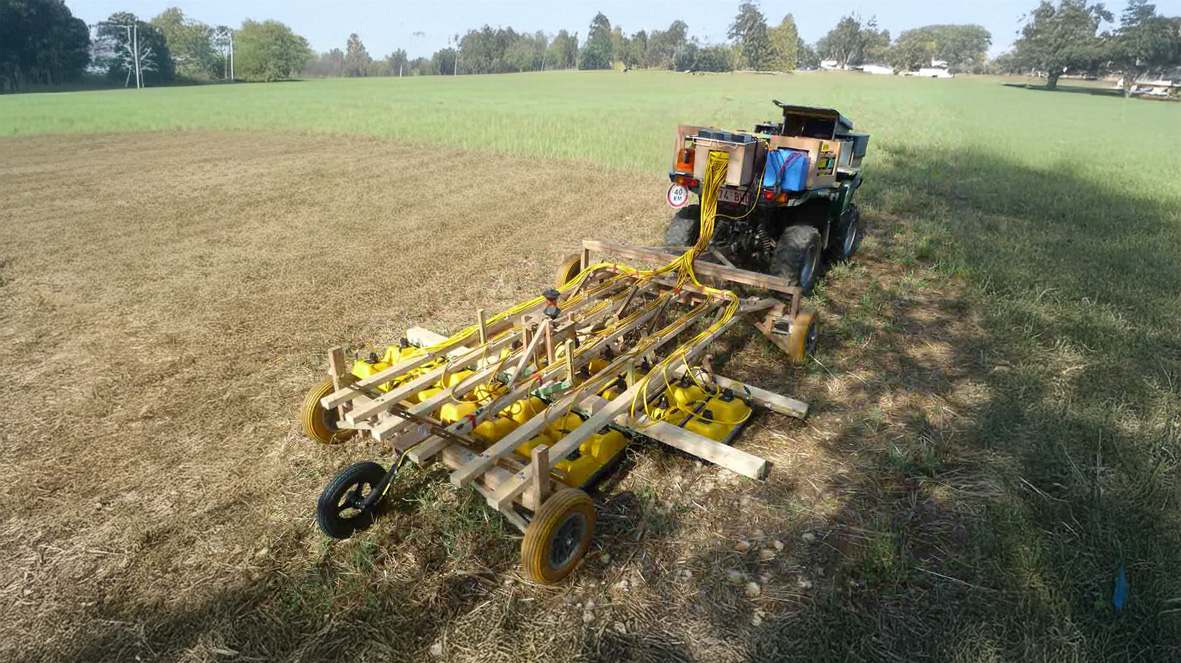

Sistemas de matriz pulseEKKO
Cada NIC-500P pode executar um ou dois sistemas pulseEKKO e podem ser interligados em cadeia para executar 8 ou mais sistemas pulseEKKO.
Os exemplos abaixo mostram sistemas de matriz de 6 canais de 500 e 100 MHz, mas qualquer frequência do pulseEKKO pode ser usada: 12.5, 25, 50, 100, 200, 250, 500 ou 1000 MHz.
Sistemas multifrequenciais pulseEKKO
O exemplo abaixo mostra seis sistemas de 50 a 1000 MHz, mas 12.5 e 25 MHz também podem ser incluídos.
O SPIDAR funciona melhor quando frequências semelhantes são conectadas à mesma placa NIC-500P.
Antenas e transdutores pulseEKKO compatíveis com NIC-500P
Antenas de 12.5 MHz
Antenas de 25 MHz
Antenas de 50 MHz
Antenas de 100 MHz
Antenas de 200 MHz
Transdutores de 250 MHz
Transdutores de 500 MHz
Transdutores de 1000 MHz
